Система химического осаждения из паровой фазы (CVD)

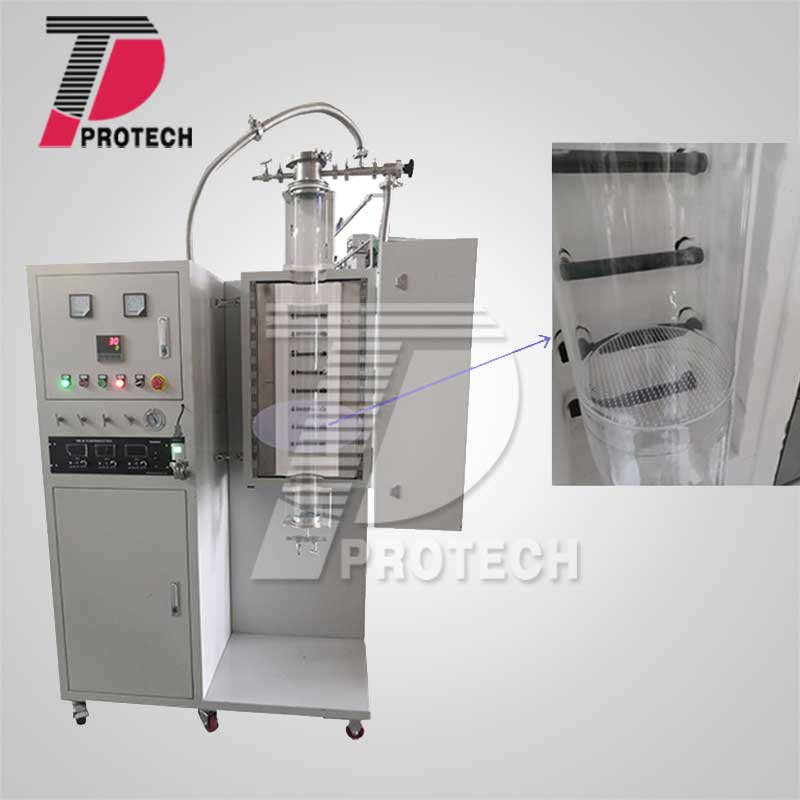

Вертикальная система химического осаждения из газовой фазы (CVD) состоит из вертикальной трубчатой печи, вакуумной системы, газосмесительного устройства и системы управления. Система использует ПИД-регулятор температуры, обеспечивая высокую точность поддержания температуры, отличную точность расхода газа, простоту эксплуатации, отличную теплоизоляцию и равномерность температуры. Система в основном используется в университетах, исследовательских центрах и на производственных предприятиях для экспериментов и производства, связанных с осаждением из газовой фазы.
Система плазмохимического осаждения из паровой фазы (PECVD)

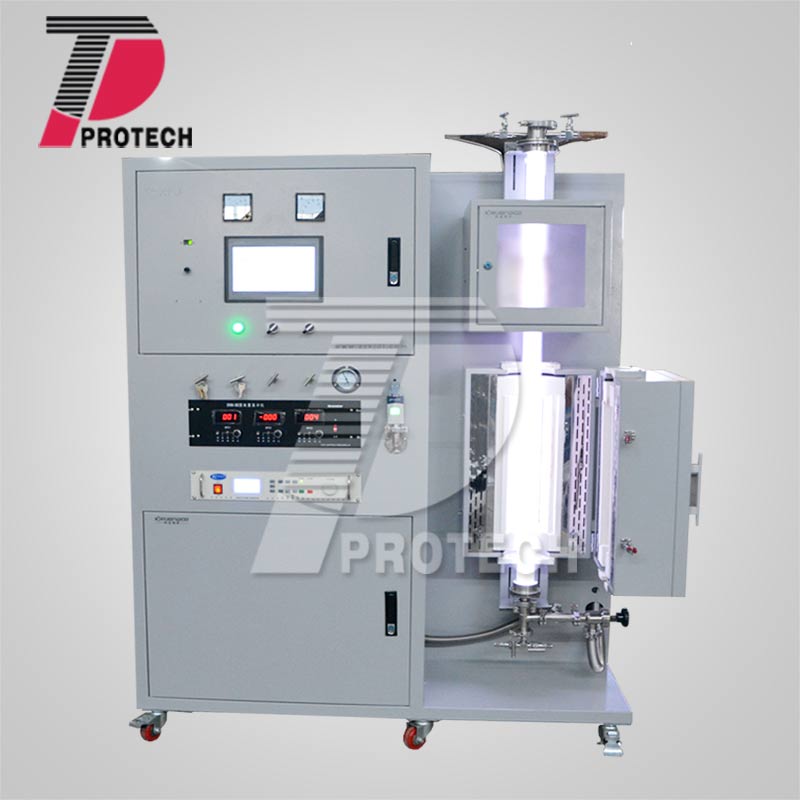

Вертикальная система PECVD состоит из вертикальной трубчатой печи, источника высокочастотного тока для плазменной обработки, вакуумной системы, системы газового тракта и системы управления. Она может смешивать от 1 до 6 газов для PECVD или диффузии. Система использует источник высокочастотного тока для перевода газов в вакуумной камере в ионное состояние. Плазма обладает высокой химической активностью и легко реагирует, осаждая желаемую тонкую пленку на подложке. Пленки, осажденные методом PECVD, обладают превосходными электрическими свойствами, хорошей адгезией к подложке и очень хорошим покрытием ступеней. Они в основном используются для таких экспериментов, как рост графена, рост двумерных материалов, осаждение карбида кремния, тестирование проводимости керамических подложек, контролируемый рост наноструктур ZnO и атмосферное спекание многослойных керамических конденсаторов (MLCC).
Оборудование для химического осаждения из газовой фазы широко используется в следующих областях:
Осаждение тонких пленок: используется для осаждения различных тонких пленок, таких как пленки оксидных, нитридных и карбидных соединений, включая диоксид кремния (SiO₂), нитрид кремния (Si₃N₄) и оксид цинка (ZnO).
Подготовка наноматериалов: используется для выращивания двумерных материалов, таких как углеродные нанотрубки и графен.
Вакуумное спекание в атмосфере: используется для процессов химического осаждения из газовой фазы или диффузии, включая широкий спектр изоляционных материалов, а также большинство металлических материалов и металлических сплавов, двумерных материалов, таких как покрытие из карбида кремния, испытание проводимости керамических подложек и атмосферное спекание керамических конденсаторов (MLCC).
Технические параметры
| имя | ССЗ/ПХВД | ||
| модель | PT-CVD1200L / PT-PECVD1200L | PT-CVD1400L / PT-PECVD1400L | PT-CVD1700L / PT-PECVD1700L |
| самая высокая температура | 1200℃ | 1400℃ | 1700℃ |
| Рабочая температура | 1100℃ | 1300℃ | 1600℃ |
| нагревательный элемент | провод сопротивления | стержни из карбида кремния | кремний-молибденовый стержень |
| термопара | N-типа | S-образный | Тип Б |
| Наружный диаметр трубы печи | φ40~φ100 мм |
φ60~φ100 мм |
φ60~φ100 мм |
| Длина зоны нагрева |
200~440 мм |
300~440 мм |
300~440 мм |
| Количество температурных зон | Однозонный или многозонный, выбирается в соответствии с потребностями заказчика. | ||
| Другие размеры могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика. | |||
| Метод контроля температуры | ПИД-регулирование и самонастройка, интеллектуальное 30-сегментное программируемое управление | ||
| Защита контроля температуры | Функция защиты от перегрева и поломки термопары | ||
| скорость нагрева | Рекомендуемая температура: 0~10°C/мин | ||
| Точность контроля температуры | ±1℃ | ||
| рабочий блок питания | 220/380 В, 50 Гц (настраивается по запросу) | ||
| Материал печи | Высокочистое огнеупорное волокно из оксида алюминия | ||
| Конструкция кожуха печи | Корпус из углеродистой стали, двухслойная оболочка, оснащен системой воздушного охлаждения. | ||
| Конструкция корпуса печи | Вертикальный | ||
| Вакуумная система | Пластинчато-роторный насос/диффузионный насос/молекулярный насос (опционально) | ||
| Абсолютный вакуум | ≤6,67* 10-3Па (пустая печь, холодное состояние, после очистки) | ||
| Расходомер | Поплавковый расходомер/расходомер протонов, опционально | ||
| Система охлаждения (опционально) | охладитель воды | ||
| Другие дополнительные конфигурации | Сенсорный экран, дистанционное управление , дисплей компьютера | ||
| Размеры ( наружный диаметр трубы печи * длина зоны нагрева ) | Модели HL-CVD1200L/ HL-PECVD1200L | HL-CVD1400L/ HL-PECVD1400L | HL-CVD1700L/ HL-PECVD1700L |
|
φ40*200мм φ50*200мм φ60*300мм φ80*300мм φ100*300мм φ60*440мм φ80*440мм φ100*440мм |
φ60*300мм φ80*300мм φ100*300мм φ60*440мм φ80*440мм |
φ60*300мм φ80*300мм φ100*300мм φ60*440мм |
|
|
Многотемпературные зоны φ60*220*220мм φ80*220*220мм φ100*220*220 мм φ120*220*220 мм φ60*220*220*220 мм φ80*220*220*220 мм φ100*220*220*220 мм φ120*220*220*220 мм |
Многотемпературные зоны φ60*220*220мм φ80*220*220мм φ100*220*220 мм φ60*220*220*220 мм φ80*220*220*220 мм φ100*220*220*220 мм |
Многотемпературные зоны φ60*220*220мм φ80*220*220мм φ100*220*220 мм φ60*220*220*220 мм φ80*220*220*220 мм φ100*220*220*220 мм |
|
| Другие размеры могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика. | |||
Указанные выше параметры могут быть скорректированы в соответствии с требованиями технологического процесса и не должны служить основанием для принятия решения. Преимущественную силу имеют конкретное техническое решение и соглашение.
